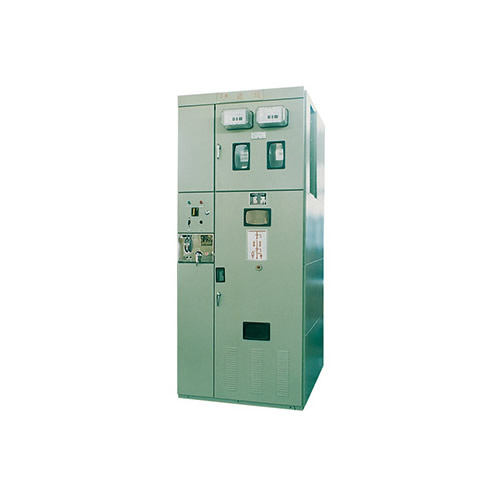

Appareillage de commutation métalique fermé fixé / XGN2-10

Appareillage de commutation métalique fermé fixé / XGN2-10

Détails du produit

一、概述

XGN2－10为箱型固定式金属封闭开关设备(以下简称开关柜)，额定电压为12kV，用于电压等级12kV及以下的三相交流50Hz系统中作为接受、分配电能用，特别适合于频繁操作的场合，其母线系统为单母线和单母线带旁路。

本开关柜符合GB3906及IEC298的要求，并具有两部提出的“五防”联锁功能。

本开关柜配用的断路器和操作机构组合如下：

ZN12-10 配CT100专用弹簧操作机构;

ZN28-10 配CD10Ⅱ电磁操作机构、 CT8Ⅱ弹簧操作机构、 CT19弹簧操作机构;

SN10-10(Ⅰ、Ⅱ)配CD10Ⅱ电磁操作机构、 CT8Ⅱ弹簧操作机构等系列。

其隔离开关根据固定柜的要求，采用GN30-10旋转隔离开关和GN22-10隔离开关系列。

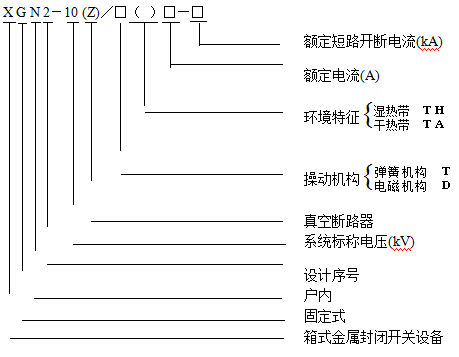

二、型号及含义

型号的组成

三、正常使用条件

a）户内

b）周围空气温度：上限＋40；下限－25℃

c）海拔不超过1000m(其中ZN28-10配CD10或CT8可达到2500m)

d）相对湿度：日平均值不大于95％；月平均值不大于90％。

e）地震烈度不超过8度

f）没有火灾、爆炸危险、严重污秽，化学腐蚀及剧烈震动的场所。

注：若超过以上正常使用条件的用户，可与制造厂协商按其要求采取相应的措施解决。

四、技术参数

开关柜的技术参数（见表1）

表１

序号	参数名称			单位	参数
1	额定电压			kV	3.6 , 7.2 , 12
2	额定电流			A	630，1000，1600，2000，3150
3	额定频率			Hz	50
4	额定绝缘水平	雷电冲击耐受电压	相间及对地	kV	75
			隔离断口		85
		1min工频耐受电压	相间及对地		42
			隔离断口		48
5	额定短时耐受电流			kA	20	31.5	40
6	额定峰值耐受电流			kA	50	80	100
7	额定短路关合电流			kA	50	80	100
8	额定短路开断电流			kA	20	31.5	40
9	额定短路持续时间			s	4
10	防护等级				IP2X
11	母线系统				单母线(单母线带旁路)
12	操动方式				电磁式或弹簧储能式
13	各种柜体外形尺寸(宽×深×高)			mm	1600A及以下小电流柜:　1100×1200×2650 1600A以上大电流柜: 1200×1200×2650 架空出线柜:　　　　1100(1200)×1600×2650 单母线带旁路:　　　1100(1200)×1900×2650

断路器技术参数（见表2）

表2

序号	参数名称	单位	SN10-10	ZN28-10	ZN12-10
1	额定电压	kV	10
2	额定频率	Hz	50
3	额定电流	A	630，1000	1250，1600	1250，1600，3150
4	额定短路开断电流	kA	16,31.5	31.5	31.5,40
5	额定短路关合电流(峰值)	kA	40,80	80	80,100
6	额定峰值耐受电流	kA	40,80	80	80,100
7	额定短时耐受电流	kA	16,31.5	31.5	31.5,40
8	额定短路持续时间	s	4
9	机械寿命	次	2000	10000
10	额定短路电流开断次数	次	20	30

操动机构主要技术参数（见表3 —表6 ）

表3 CD10Ⅱ直流电磁操动机构主要技术参数

序号	参数名称			单位	CD10Ⅱ
1	额定电压	合闸线圈		V	110，220
		分闸线圈			24，48，110，220
2	额定电流	合闸	110	A	240
			220		240
		分闸	24		37
			48		18.5
			110		5
			220		2.5

表4 CT100专用弹簧操动机构主要技术参数

序号	参数名称	单位	数据
1	储能电机电源电压	V	—～110，—～220
2	分、合闸电磁铁电压		—～110，—～220
3	失压脱扣器电压		—～110，—～220
4	储能时间	s	≤15
5	过流脱扣额定电流	A	2.5

表5 CT8Ⅱ弹簧操动机构主要技术参数

序号	参数名称	单位	数据
1	储能电机电源电压	V	—～110，—～220, ~380
2	分、合闸电磁铁电压		—～110，—～220，~380,—48
3	失压脱扣器电压		~110，~220，~380
4	储能时间	s	≤5
5	过流脱扣额定电流	A	5

表6 CT19弹簧操动机构主要技术参数

序号	参数名称	单位	数据
1	储能电机电源电压	V	—～110，—～220
2	分、合闸电磁铁电压		—～110，—～220，~380，—48
3	失压脱扣器电压		—～110，—～220，~380，—48
4	储能时间	s	≤10
5	过流脱扣额定电流	A	5

隔离开关的技术参数（见表7）

表7

序号	参数名称	单位	GN30-10 GN30-10D	GN30-10 GN30-10D	GN30-10 GN30-10D	GN22-10	GN22-10
1	额定电压	kV	10
2	额定电流	A	400	630	1000	2000	3150
3	额定峰值耐受电流	kA	31.5	50	80	100	105
4	额定短时耐受电流	kA	10.5	20	31.5	40	50
5	额定短路持续时间	s	4
6	雷电冲击耐受电压	kV	相间及对地：75，隔离断口：85
7	短时工频耐受电压	kV	相间及对地：42，隔离断口：48

接地开关技术数据（见表8）

表8

序号	名称	单位	JN2-10
1	额定电压	kV	10
2	雷电冲击耐受电压	kV	75
3	4s热稳定电流	kA	31．5
4	动稳定电流	kA	80
5	1min工频耐压	kV	42

电流互感器技术参数（见表9--表10）

表9 LZBJ１２-10电流互感器技术参数

额定一次电流（A）	二次电流（A）	额定短时热电流（kA）	动稳定电流（kA）	额定二次负荷（VA）		10P级准确限值系数（倍）
额定一次电流（A）	二次电流（A）	额定短时热电流（kA）	动稳定电流（kA）	0.5，1级	10P级	10P级准确限值系数（倍）
5	5	2	5	10	15	10
10		4	10
15		6	15
20		8	20
30		10	25
40		16	40
50		20	50
75		33	80
100~300		45	100
400~800		45	100
1000~1500		63	130

表10 LMZJ1-10电流互感器技术参数

序号	参数名称		单位	数据
1	额定一次电流		A	2000，3150，4000
2	额定二次电流			5
3	额定频率		Hz	50
4	额定二次负荷	0.5级	VA	50
		10P级		60
5	10P级准确限值系数		倍	15

电压监视装置技术数据（见表11）

表11

序号	名称	单位	ZDJ□-6	ZDJ□-10	DXN3-4
1	额定电压	kV	6	10	10
2	雷电冲击耐受电压		57	75	75
3	短时工频耐受电压(1min)		32	42	42
4	氖灯最低起辉电压(一次电压)		3	5	5
5	氖灯最高工作电压(一次电压)		7.2	12	12

避雷器技术参数见表12

表12

型号	电压	HY2.5W1 -7.6/19	HY2.5W1 -12.7/31	HY5WR2 -10/27	HY5WR2 -17/45	HY5WZ2 -10/27	HY5WZ2 -17/45	HY5WS2 -10/30	HY5WS2 -17/50
用途		电机型		电容器型		电站型		配电型
系统额定电压	kV	6	10	6	10	6	10	6	10
避雷器额定电压	kV	7.6	12.7	10	17	10	17	10	17
残压(8/20)μS5kA	kV	≤19	≤31	≤27	≤45	≤27	≤45	≤30	≤50
避雷器持续电压	kV	4	6.6	7.6	12.7	7.6	12.7	7.6	12.7

断路器室：

断路器室在柜体下部，断路器室的传动由拉杆与操动机构相连接；断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接；断路器上接线端子与上隔离开关的接线端子相连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

电缆室：

电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置之探头，电缆固定在支架上，对于主接线为联络方案时，本室则为联络电缆室。

防止误操作闭锁装置：

断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构JSXGN，它与操动机构采用的是强制性机械。前门与后门采用程序锁控制，整个联锁具有一定的程序，使用时必须按程序执行才能操作，否则不能操作，具体的动作原理如下：

送电操作（检修→运行）

若已检修完毕，需要送电，其操作程序如下：

将后门关好锁定，将钥匙取出后关前门，将小手柄从检修位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上往下拉，使接地开关处于分闸位置，将操作手柄拿下再插入隔离开关操作孔内，从下往上推，使隔离开关处于合闸位置，（先操作上隔离开关还是先操作下隔离开关由用户要求定），取出操作手柄，把小手柄扳到“工作”位置，这时可将断路器合闸投入运行。

<span "="" style="font-size: 12pt; color: rgb(27, 147, 214);">压力释放装置：

开关柜的断路器室、母线室、电缆室均设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
