一、概述

　　zw8-12系列户外高压真空断路器为额定电压12KV，三相交流50Hz的高压户外开关设备，主要用来断关合农网，城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利于SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

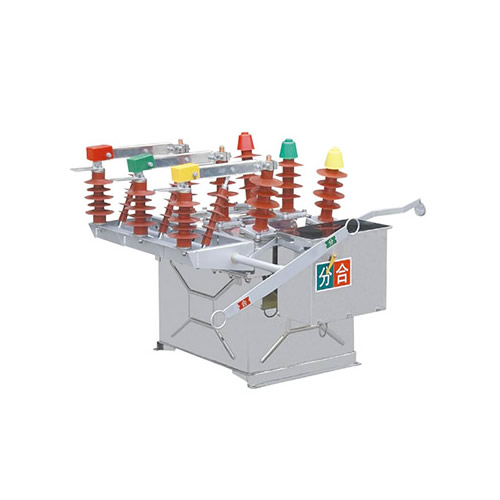

　　zw8-12G是由zw8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分断开关使用，也可自备电源，有内置PT或者外置PT。

　　本系列产品的操动机构为CT23型弹簧操动机构，分为电动和手动两种。

　　该产品与智能控制器配合，可实现重合闸、双动源切换、电流保护等功能，实现配网自动化。

二、使用环境条件

　　a.周围空气温度：上限＋40℃，下限-30℃(一般地区)、-40℃（高寒地区）；

　　b.海拔：≤1000m(若需增高海拔,则额定绝缘水平相应提离);

　　c.风压：不超过700pa(相当于风速34m/s);

　　d.振幅：地震烈度不超过8度；

　　e.污秽等级：Ⅲ级；

　　f.最大日温差；不超过25℃.
